CDG01 霍尔式速度传感器
产品名称
CDG01 霍尔式速度传感器
基本信息
编号:
CDG01
重量:
0.00
浏览量
360°展示
产品手册下载
产品概述
◎基于霍尔原理的单通道或双通道速度传感器
◎通道之间电气隔离
◎测速范围宽、抗干扰和抗振动冲击能力强
◎CRH1型动车组列控系统用速度传感器
环境特性
◎海拔高度：≤2500m
◎相对湿度：≤95%（该月月平均最低温度为25℃）
◎工作温度：-40℃～+125℃
◎振动冲击：符合GB/T21563-2008中三类车轴安装的要求
◎防护等级：IP68
技术参数
◎工作电源(Vcc)：DC13V～18V(额定工作电压：DC15V；每通道电源独立)
◎输出信号频率范围：0～10kHz
◎输出脉冲幅度：高电平≥0.8Vcc，低电平≤2V(负载电阻3KΩ)
◎工作气隙：0.9±0.5mm
◎输出波形：方波，且上升沿时间和下降沿时间≤10μs
◎输出通道数：1,2
◎占空比：(50±10)%
◎相位差：90°±45°(2通道)
◎高电平：≥0.8Vcc(负载2.2KΩ)
◎低电平：≤2V
◎消耗电流：单路空载≤20mA；单路负载≤30mA
◎绝缘强度（所有线与外壳间）：AC1500V[50Hz 60s]
◎绝缘电阻（所有线与外壳间）：≥50MΩ(1000V兆欧表)
◎停止状态输出信号：DC 7V±1V
◎保护功能：电源极性保护、输出短路保护
电气接口
单通道用电连接器型号为JL5-4TJ,双通道用电连接型号为JL5-7TJ。引脚定义参考下表。
传感器连接定义
|
通道 |
引脚 |
定义 |
通道 |
引脚 |
定义 |
|
1通道 |
C |
+VCC1 |
2通道 |
G |
+VCC2 |
|
B |
输出1 |
E |
输出2 |
||
|
A |
-VCC1 |
F |
-VCC2 |
||
|
屏蔽 |
D |
|
|
|
|
机械接口

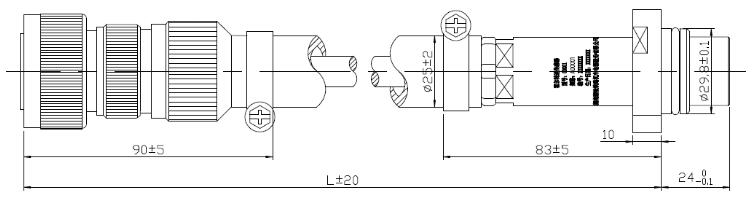

传感器外形尺寸图
