CDG0813 霍尔式速度传感器
产品名称
CDG0813 霍尔式速度传感器
基本信息
编号:
CDG0813
重量:
0.00
浏览量
360°展示
产品手册下载
产品概述
◎基于霍尔效应的速度传感器
◎真零速信号输出
◎测速范围宽、抗干扰和抗振动冲击能力强
◎地铁制动系统用速度传感器
环境特性
◎海拔高度：≤3000m
◎相对湿度：≤95%（该月月平均最低温度为25℃）
◎工作温度：-40℃～+125℃
◎振动与冲击：符合GB/T21563-2008中三类车轴安装的要求
◎防护等级：IP68
技术参数
◎工作电源(Vcc)：DC6V～24V（额定电压12V）
◎输出信号的频率范围：0～20kHz
◎工作气隙： 0.5mm～2.0mm （标准气隙1.0mm）
◎输出通道数：1
◎输出波形：方波，上升、下降摆动率≥3.5V/μs
◎占空比：(50±10)%
◎相位差： 90°±30°（2通道）
◎高电平：≥0.8Vcc (负载1KΩ)
◎低电平：≤0.5V
◎消耗电流（空载）：≤20mA （每通道）
◎绝缘强度（所有线与外壳间）：AC1500V[50Hz 60s]
◎绝缘电阻（所有线与外壳间）：≥200MΩ（500V兆欧表）
◎保护功能：电源极性保护、输出短路保护
电气接口
传感器输出线缆定义
|
线号 |
定义 |
|
1 |
电源 + |
|
2 |
电源 - |
|
3 |
信号 |
机械接口

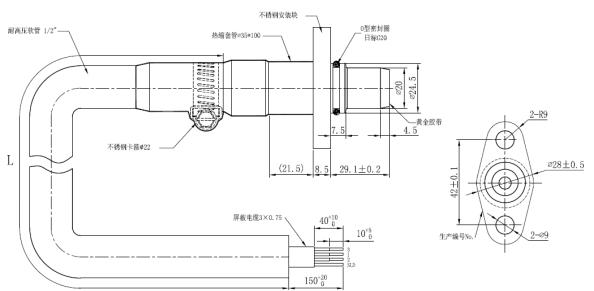

传感器外形尺寸图
