CDG0818C 霍尔式速度传感器
基本信息
编号:
CDG0818C
重量:
0.00
浏览量
360°展示
产品手册下载
产品概述
◎基于霍尔效应的双通道速度传感器
◎真零速信号输出
◎测速范围宽、抗干扰和抗振动冲击能力强
◎CRH380B（L）和CR400BF牵引系统用速度传感器
环境特性
◎海拔高度：≤1500m
◎相对湿度：≤95%（该月月平均最低温度为25℃）
◎工作温度：-40℃～+120℃
◎振动与冲击：满足IEC61373-2010规定的3类车轴安装的振动要求。
◎防护等级：IP68（5bar,2h）
技术参数
◎工作电源(Vcc)：Us=8V～30VDC，额定工作电压DC15V
◎测速范围：0～20kHz
◎工作气隙： 1±0.5mm
◎输出通道数：2
◎输出波形：方波，且回馈率（2m线）≥3.5V/μs
◎占空比：(50±10)%
◎相位差： 90°±18°
◎高电平：≥Ub-2.0V
◎低电平：≤1.2V
◎消耗电流（空载）：≤40mA
◎绝缘强度（所有线与外壳间）：AC1500V[50Hz 60s]
◎绝缘电阻（所有线与外壳间）：≥100MΩ（500V兆欧表）
◎保护功能：电源极性保护、输出短路保护
电气接口
传感器电气接口定义
|
Harting HANQ5 |
定义 |
|
1 |
电源负 |
|
2 |
电源正 |
|
3 |
通道1 |
|
4 |
通道2 |
|
连接器外壳 |
屏蔽 |
机械接口

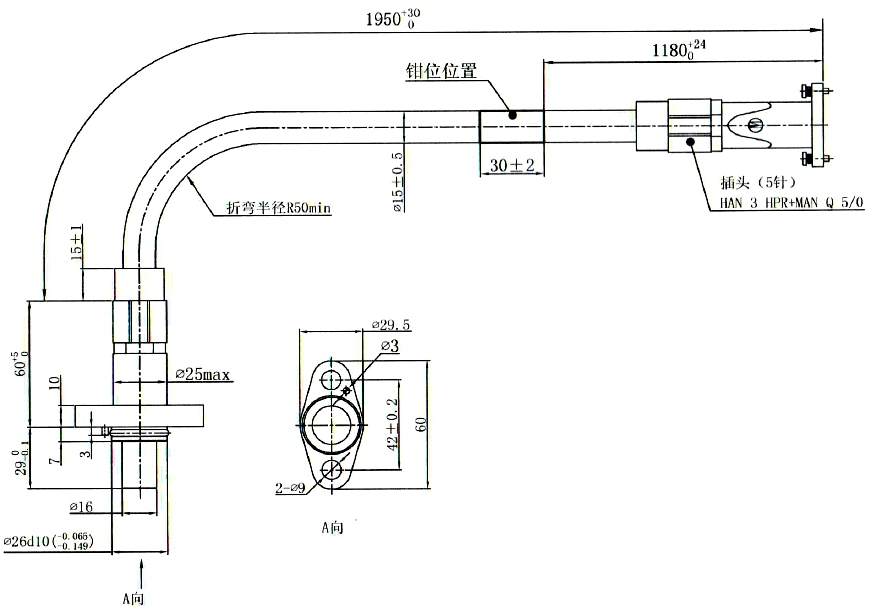

传感器安装尺寸图
