CDG0812 霍尔式速度传感器
基本信息
编号:
重量:
0.00
浏览量
360°展示
产品手册下载
产品概述
◎基于霍尔原理的单通道速度传感器
◎带自检功能
◎地铁制动系统用速度传感器
环境特性
◎海拔高度：≤3000m
◎相对湿度：≤95%（该月月平均最低温度为25℃）
◎工作温度：-40℃～+125℃
◎振动冲击：符合GB/T21563-2008中三类车轴安装的要求
◎防护等级：IP68
技术参数
◎工作电源(Vcc)：DC6V～24V
◎输出信号的频率范围：0～25kHz
◎工作气隙： 0.3mm～2mm
◎输出通道数：1,2
◎输出波形：方波，且上升沿和下降沿时间≤10μs
◎占空比：(50±10)%
◎相位差： 90°±30°（2通道）
◎高电平：≥0.8Vcc (负载1.2KΩ)
◎低电平：≤1V
◎绝缘强度（所有线与外壳间）：AC1500V[50Hz 60s]
◎绝缘电阻（所有线与外壳间）：≥50MΩ（1000V兆欧表）
◎保护功能：电源极性保护、输出短路保护
电气接口
传感器引出线颜色定义
|
颜色 |
定义 |
引脚 |
|
橙色 |
电源正 |
3 |
|
蓝色 |
电源负 |
1 |
|
白色 |
自检信号线 |
4 |
|
绿色 |
信号 |
2 |
|
金属网 |
屏蔽 |
5 |
机械接口

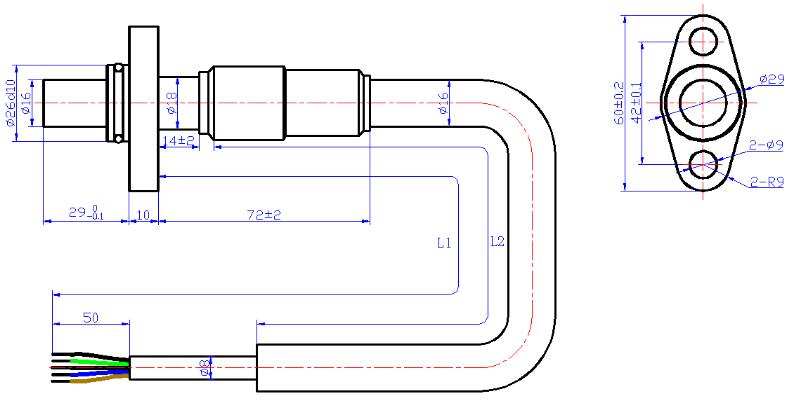

传感器安装尺寸图
