CDG0818A-BR 霍尔式速度传感器
产品名称
CDG0818A-BR 霍尔式速度传感器
基本信息
编号:
CDG0818A-BR
重量:
0.00
浏览量
360°展示
产品手册下载
产品概述
◎基于霍尔效应的双通道速度传感器
◎真零速信号输出
◎测速范围宽、抗干扰和抗振动冲击能力强
◎HXD3B电力机车牵引系统用速度传感器
环境特性
◎相对湿度：≤95%（该月月平均最低温度为25℃）
◎工作温度：-40℃～+125℃
◎振动与冲击：符合GB/T21563-2008中三类车轴安装的要求
◎防护等级：IP68
技术参数
◎工作电源(Vcc)：DC10V～30V（额定电压15V）
◎测速范围：输入0～25kHz，输出0～50kHz
◎工作气隙： 0.4mm～1.0mm （标准气隙0.8mm）
◎输出通道数：2通道，4路信号（其中两路为相反信号）
◎输出波形：方波，2倍频，且回馈率（2m线）≥10V/μs
◎占空比：(50±30)%
◎相位差： 90°±20°（齿轮模数1）
◎高电平：≥Vcc-0.8V(1k负载)
◎低电平：≤0.5V
◎消耗电流（空载）：≤50mA
◎绝缘强度（所有线与外壳间）：≤2mA（AC500V[50Hz 60s]）
◎绝缘电阻（所有线与外壳间）：≥100MΩ（500V兆欧表）
◎保护功能：电源极性保护、输出短路保护
电气接口
连接器插针及电缆颜色定义
|
连接器引脚 |
颜色 |
定义 |
|
A |
红色 |
电源正 |
|
B |
蓝色 |
电源负 |
|
C |
黑色 |
通道1反 |
|
D |
黄色 |
通道1 |
|
E |
棕色 |
通道2反 |
|
F |
橙色 |
通道2 |
|
G |
|
盲塞 |
机械接口

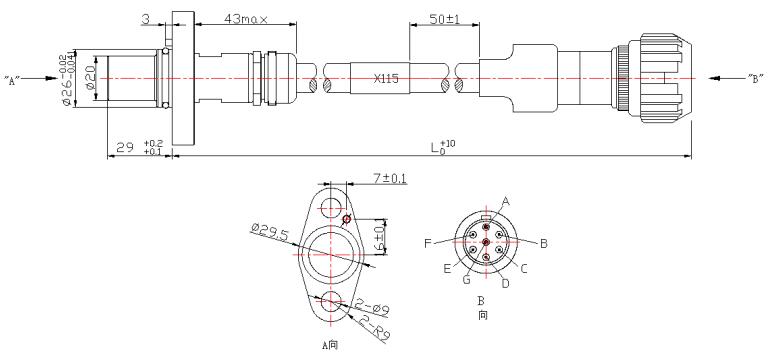

传感器安装尺寸图
